当社が制作した製品の一部をご紹介いたします。
製作可能な部品
サイズ、形状、公差の例
- 鋳物（FC300）または、製缶（SS400）の架台
- W1130×L1690×H909 真直度0.015 平面度0.02mm

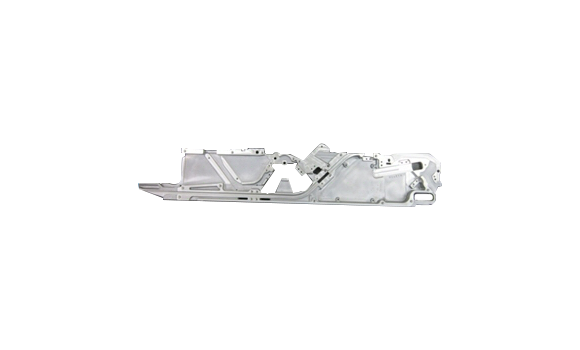

- アルミ鋳物（AC4C）＆押出材（A6N01S）Xビーム
- W967×L403×H193 直角度0.02mm 平行度0.02mm
- アルミダイカスト（ADC12）フレーム
- W21.5×L633×H110.4 直角度0.05mm 平行度0.02mm

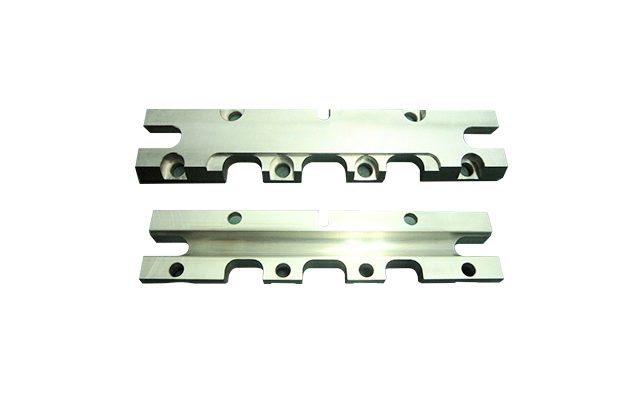

- アルミ削り出し ブラケット（A7075）
- W146×L50.5×H54.3 直角度0.01mm 平行度0.01mm

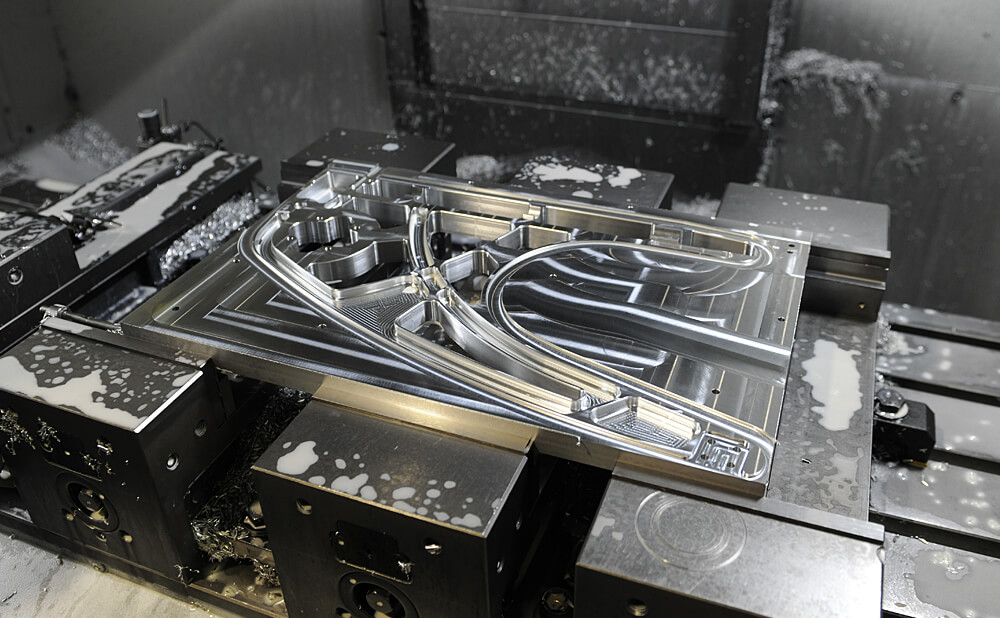

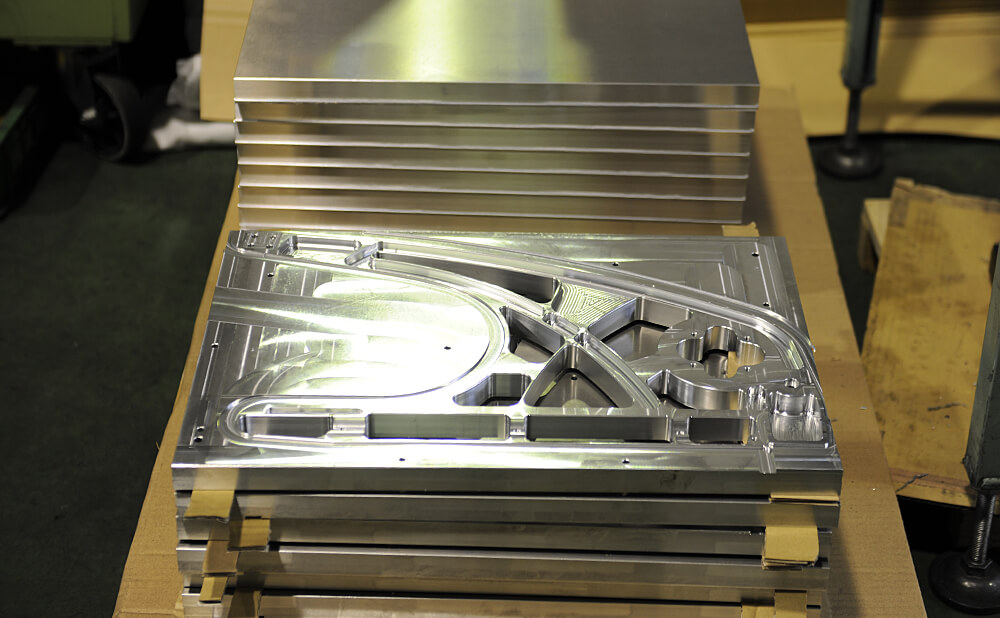

写真でみるアルミ削りだし加工風景
使用設備：DMG MORI「NV5000」
材質
| 名称 | JIS記号 |
|---|---|
| 一般構造用鋼材 | SS400等 |
| 炭素鋼鋼材 | S45C, SK4等 |
| 合金工具鋼 | SKD1等 |
| クロムモリブデン鋼 | SUS415等 |
| ステンレス鋼 | SUS304等 |
| 鋳鉄 | FC250, FCD400等 |
| 名称 | JIS記号 |
|---|---|
| アルミダイカスト | ADC12等 |
| アルミ鋳鉄 | AC4C等 |
| アルミ材 | A5052, A7075等 |
| 銅合金 | CAC406等 |
| 樹脂 | PA(MCナイロン)等 |
CAD/CAM/CAE
吉塚精機にて入出力可能なCADデータ形式
| 3次元（ダイレクト読込み） | CATIAv4、CATIAv5、NX、Pro-E、SolidWorks、Inventor、SAT（読込みのみ対応） |
|---|---|
| 3次元（汎用中間ファイルフォーマット） | STEP形式、IGES形式 ※弊社のCAD/CAMではSTEP形式の変換効率が高いため、STEP形式を推薦致します。 |
| 2次元 | DXF形式、DWG形式 ※弊社では汎用性の高い、DXF形式を推薦致します。 |
保有CAD/CAM/CAEの詳細
3次元 CAD/CAM
| ソフト名称 | 台数 | メーカー名 | 備考 |
|---|---|---|---|
| Solid Works Professional | 2 | ソリッドワークス・ジャパン(株) | 3次元CAD |
| Hyper MILL | 1 | OPEN MIND Technologies | 3次元CAD/5軸CAM |
| Master CAM | 1 | CNC Software社 | 3次元CAD/CAM |
2次元 CAD/CAM
| ソフト名称 | 台数 | メーカー名 | 備考 |
|---|---|---|---|
| HandyCAD MarkⅡ | 4 | (株)システムアイ | 2.5次元 CAD/CAM |
| Auto CAD | 4 | オートデスク(株) | 2次元 CAD/CAM |
CAE
| ソフト名称 | 台数 | メーカー名 | 備考 |
|---|---|---|---|
| Solid Works Simulation Professional | 1 | ソリッドワークス・ジャパン(株) | 構造解析 |
| Solid Works Flow Simulation | 1 | ソリッドワークス・ジャパン(株) | 熱流体解析 |
